Raccord de tuyau d'incendie Guillemin de type français (DN25 – DN150)
Le raccord symétrique de tuyau d'incendie français type Guillemin (DSP) est conforme à la norme EN 14420-8 / NF E29-572. Il connecte les tuyaux d'incendie aux bouches d'incendie, aux pompes à incendie et aux buses en un quart de tour rapide. Fabriqué en aluminium léger A356-T6 (laiton et acier inoxydable en option), avec joints NBR/EPDM, disponible en DN25 à DN150 pour les applications de lutte contre l'incendie, industrielles et de camions-citernes routiers/ferroviaires.
| Quantité : | |
|---|---|
DN25-DN150
Description du produit

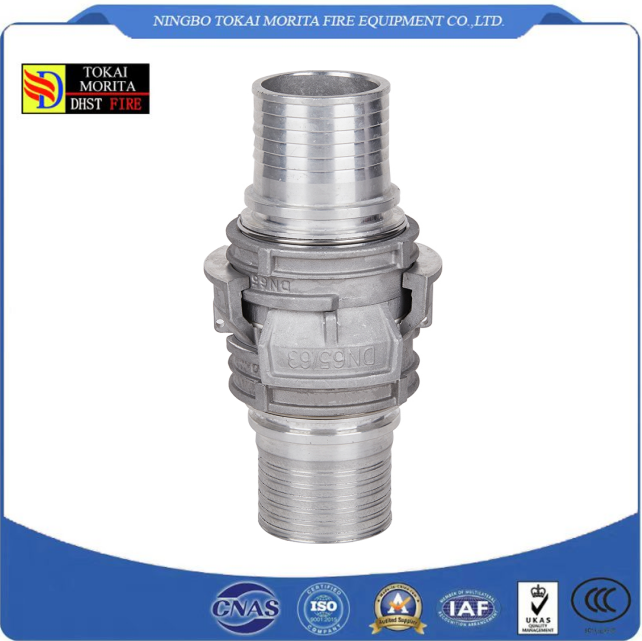

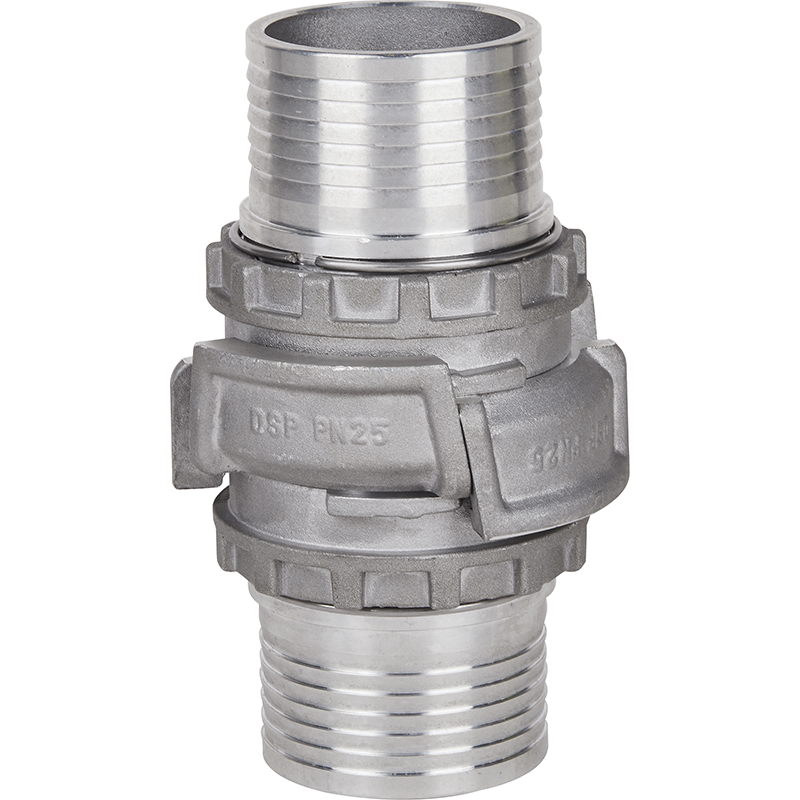

Raccord de tuyau d'incendie de type français Guillemin (DSP)

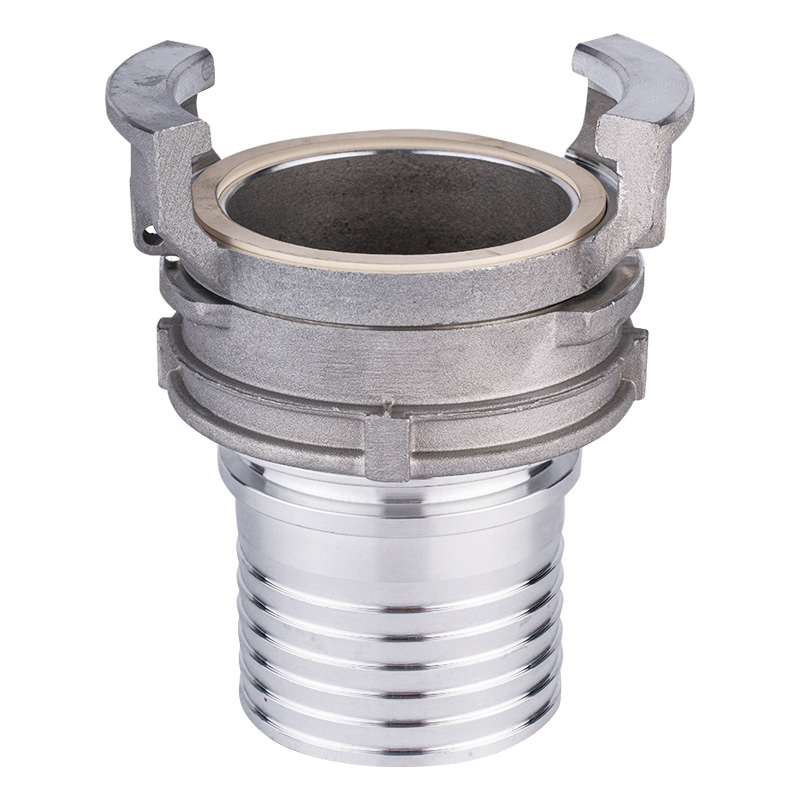

Le raccord Guillemin de type français est un raccord rapide symétrique conçu à l'origine en France et fabriqué selon la norme EN 14420-8 / NF E29-572. Il est utilisé pour relier les tuyaux d'incendie aux bouches d'incendie, aux pompes de pompiers, aux contrôleurs d'eau et aux buses pour la distribution d'eau ou de solution moussante. Deux moitiés identiques, chacune avec deux pattes, sont assemblées joint à joint et verrouillées en tournant la bague extérieure d'1/4 de tour avec une clé à crochet — sans outils, sans alignement de filetage, rapide et fiable même dans des conditions sombres ou humides.
Principales fonctionnalités
Conception symétrique : deux moitiés identiques, interchangeables et faciles à entretenir
Serrure 1/4 de tour avec clé à crochet, connexion/déconnexion rapide
Corps en aluminium léger, résistant à la corrosion, facile à manipuler sur chantier
Gamme complète DN25 à DN150, couvrant toutes les tâches courantes en matière d'incendie et industrielles
Joint standard NBR/EPDM ; FKM/PTFE disponibles pour le service chimique
Options de filetage BSP/NPT sur les variantes filetées
Finition de surface : polie ou sablée
Tailles disponibles
| Non. | Taille (DN) | Taille en pouces | Matériel | Pression de service | Sceau / Remarque |
| 1 | DN25 | 1' | Aluminium A356-T6 | 16 bars (230 psi) | NBR/EPDM |
| 2 | DN32 | 1-1/4' | Aluminium A356-T6 | 16 bars (230 psi) | NBR/EPDM |
| 3 | DN40 | 1-1/2' | Aluminium A356-T6 | 16 bars (230 psi) | NBR/EPDM |
| 4 | DN50 | 2' | Aluminium A356-T6 | 16 bars (230 psi) | NBR/EPDM |
| 5 | DN65 | 2-1/2' | Aluminium A356-T6 | 16 bars (230 psi) | NBR/EPDM |
| 6 | DN80 | 3' | Aluminium A356-T6 | 10 bars (145 psi) | NBR/EPDM |
| 7 | DN100 | 4' | Aluminium A356-T6 | 10 bars (145 psi) | NBR/EPDM |
| 8 | DN125 | 5' | Aluminium A356-T6 | 10 bars (145 psi) | NBR/EPDM |
| 9 | DN150 | 6' | Aluminium A356-T6 | 10 bars (145 psi) | NBR/EPDM |
Matériels
Corps : Aluminium A356-T6 (traité thermiquement, moulé sous pression)
Alternative : Laiton (forgé), Acier inoxydable 316 (moulée à modèle perdu), Polypropylène
Joint : norme NBR ; EPDM / FKM / PTFE sur demande
Applications Lutte contre l'incendie et camions de pompiers, bouches d'incendie, installations industrielles, irrigation, chargement/déchargement d'eau et de fluides non corrosifs, camions-citernes routiers et ferroviaires. Ne convient pas au service de vapeur ou de gaz.
Norme : EN 14420-8 / NF E29-572 (type français DSP).
